產品介紹

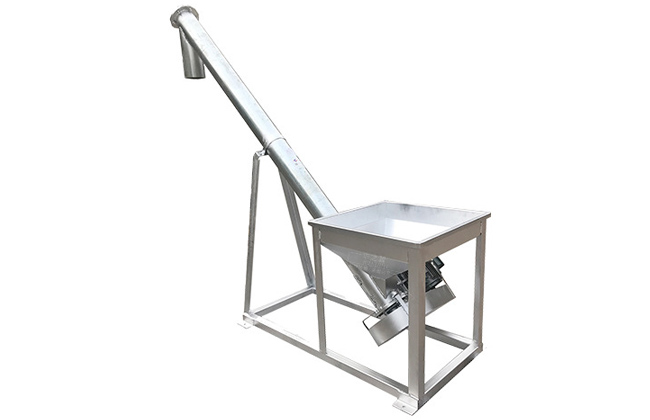

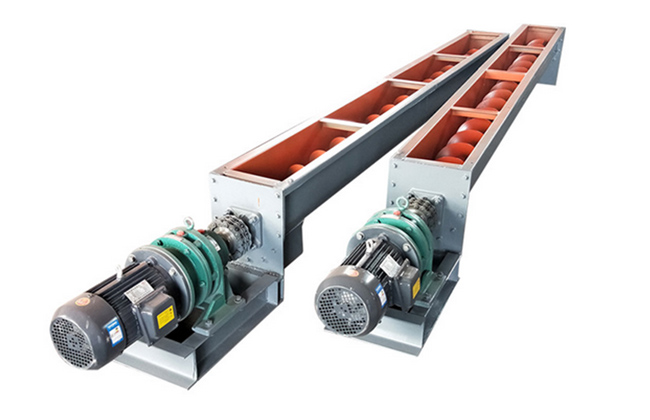

蛟龍輸送機輸送煤粉

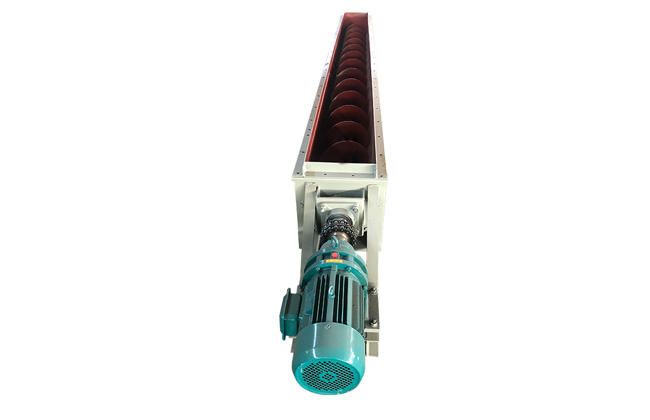

無軸蛟龍輸送機輸送污泥

蛟龍輸送機又叫絞龍螺旋輸送機，要用于對各種粉狀、顆粒狀和小塊狀等松散物料的輸送，可布置成水平、傾斜、垂直形式，其材質可以是碳鋼、304、 316L、 321、等材質。根據不同的生產工藝要求，可將蛟龍輸送機設計為：①端部進料 ，端部出料；②中間進料，兩端同時出料或兩端輪換出料;③端部或中間進料，另一端 或兩端軸向出料。④端部或中間進料，另一端或兩端軸向出料。

蛟龍輸送機，通常用于水泥、煤礦、化肥、糧食等領域的物料輸送。蛟龍輸送機的工作原理類似于螺旋輸送機，通過螺旋葉片的旋轉將物料沿著輸送管輸送。蛟龍輸送機具有輸送量大、輸送距離遠、輸送效率高等優點，適用于各種復雜的輸送工況。該設備常被廣泛應用于煤礦、建材、化工等行業的物料輸送過程中。

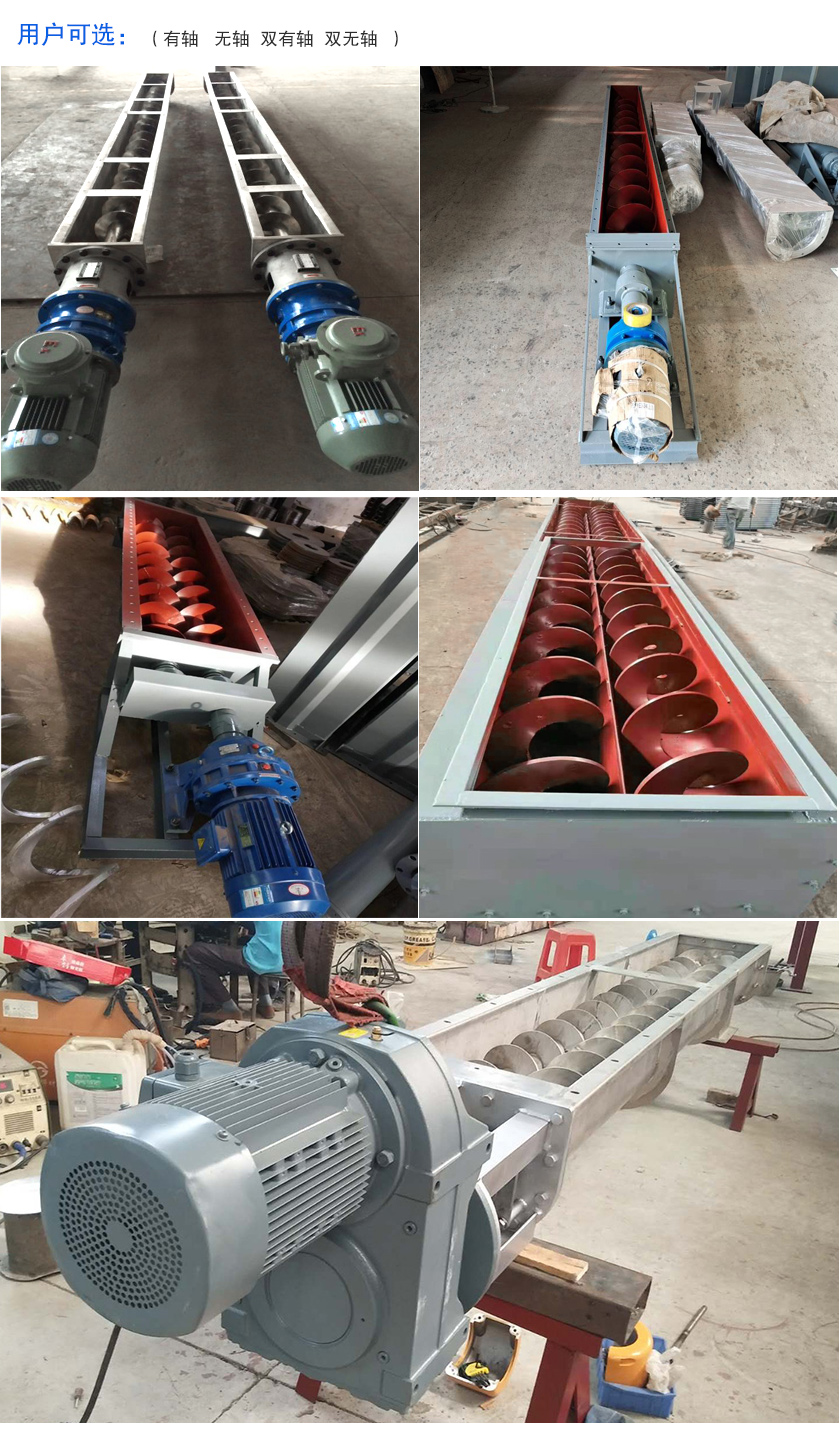

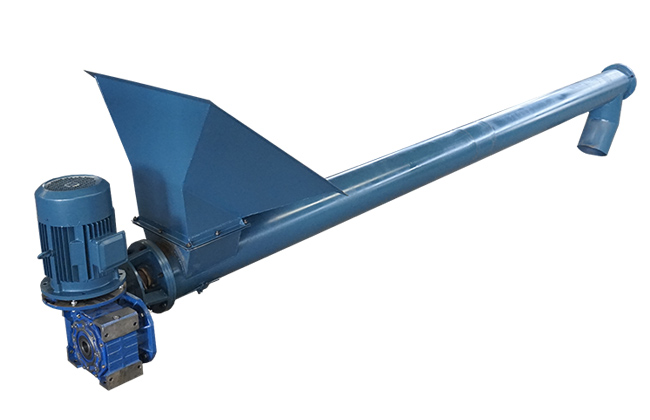

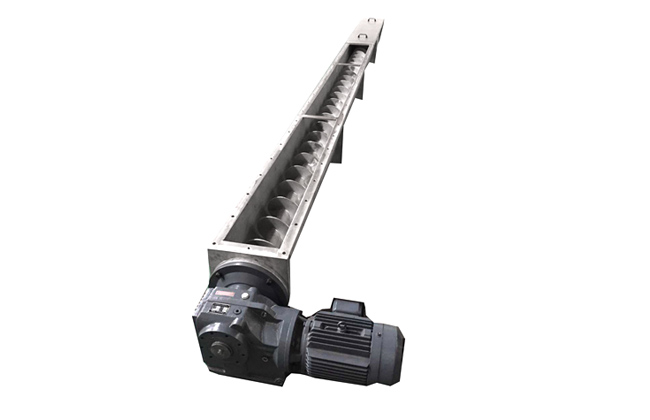

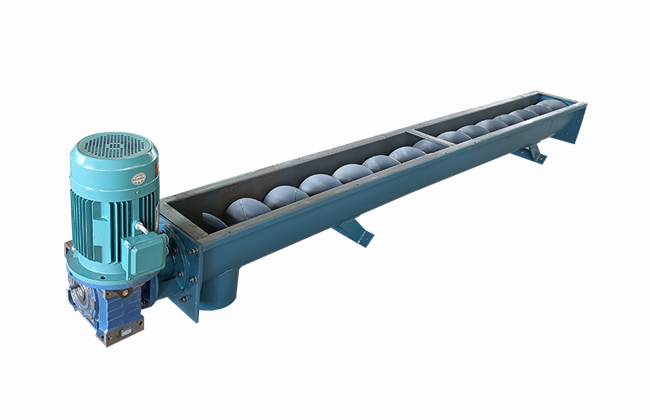

產品圖片

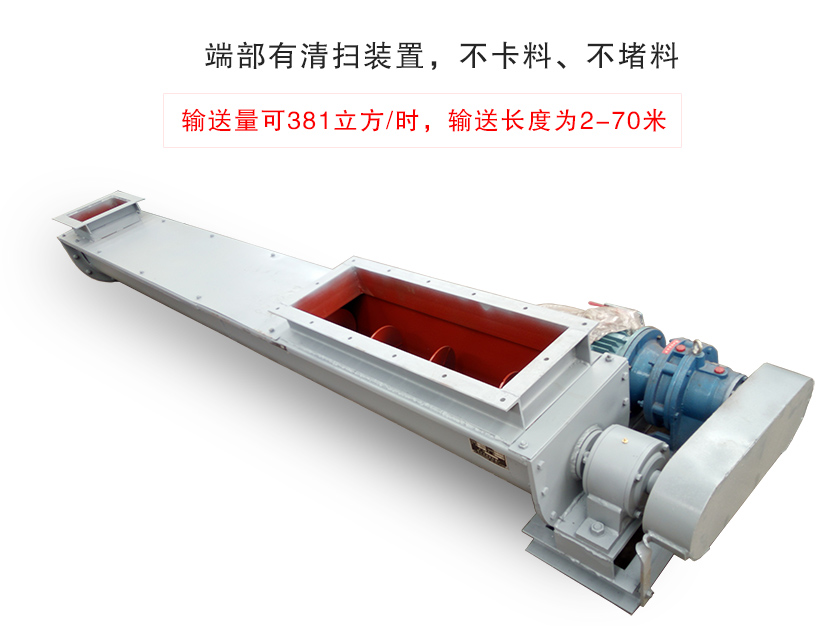

突出優勢

蛟龍輸送機作為一種多功能性強、穩定可靠的輸送設備，廣泛應用于大型工程項目中，同時，蛟龍輸送機不僅能夠快速地輸送各種物料，還能實現物料混合、攪拌等功能，為工程施工提供了便利。具有以下主要特點：

1、直徑小、轉速快，輸送物料均勻不易卡料，根據易堵塞物料還可采用無軸設計，可防止物料堆積造成堵塞。

2、輸送機長度可達70米，輸送量可以達到381立方/時。

3、螺旋軸的旋轉方向決定了蛟龍輸送機的輸送方向，頁可以進行反方向輸送。

4、可同時有若干個進料、出料口，工藝安排靈活。

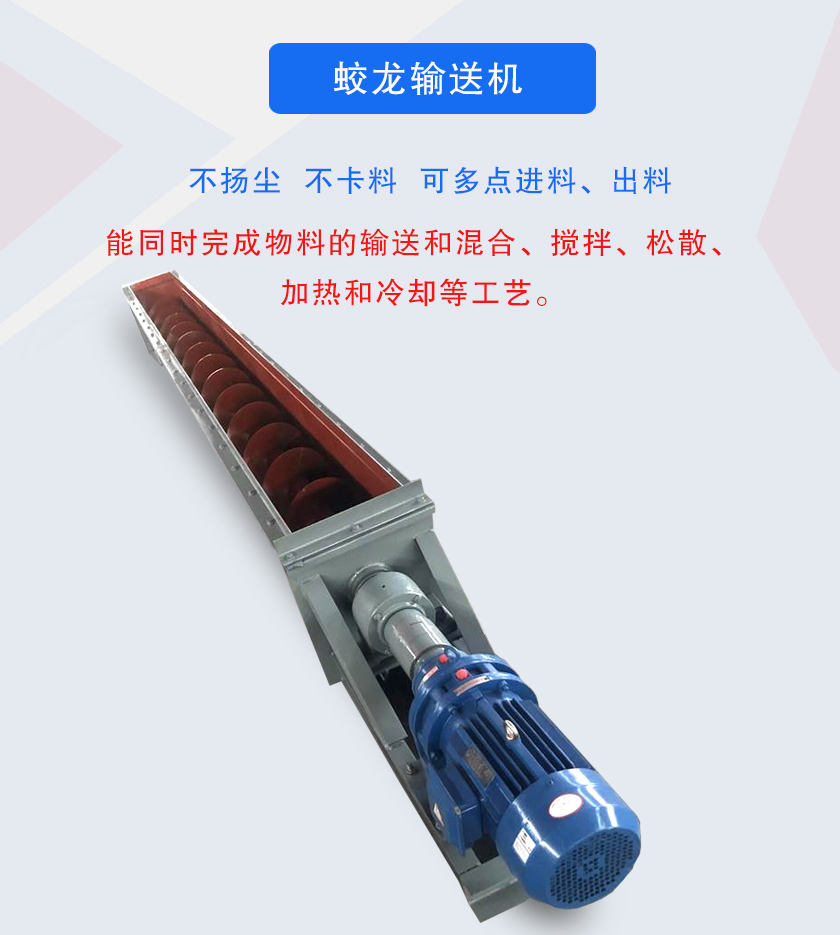

5、在輸送物料過程中，能同時完成物料混合、攪拌、松散、加熱和冷卻等工藝。

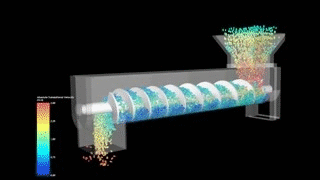

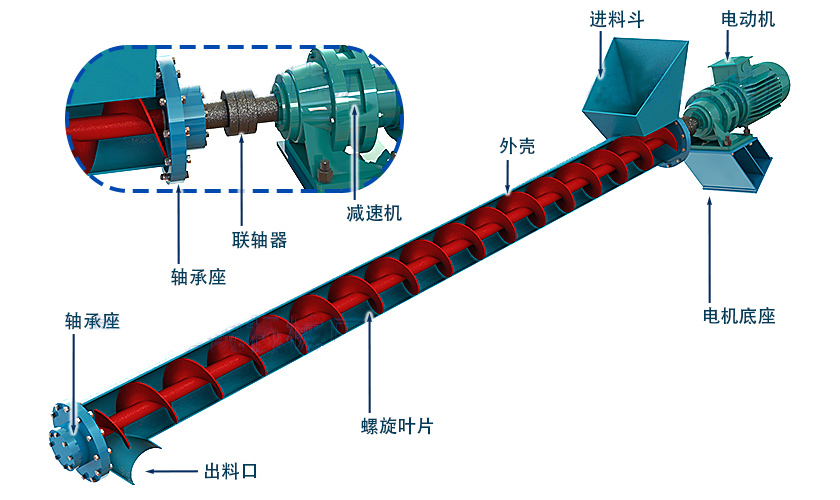

蛟龍輸送機結構圖

蛟龍輸送機的螺旋葉片、軸承、料槽和驅動裝置等組成部分，共同確保了物料的順暢輸送和工作穩定性。螺旋葉片的盤繞方向、類型和形狀，軸承的位置和作用，料槽的結構以及驅動裝置的設計都對螺旋輸送機的性能和功能起著至關重要的作用。

1、螺旋：根據螺旋葉片在軸上的盤繞方向不同，葉片可以分為左旋和右旋，物料的輸送方向由螺旋旋向及螺旋軸的轉向來決定。

2、葉片：（全葉式）葉片直接焊接或鉚接在軸上，用于干燥粉狀小顆粒。帶式：與軸間有用徑向桿固定在軸上，用于有一定粘度的塊狀物料。葉片式：（漿葉式）具有較強的混合攪拌作用用在對物料進行攪拌、摻合的均合。成型：（鋸齒式）固有齒形凹槽，起切割、松散、攪拌的作用螺旋可進行組合。

3、軸承：頭部軸承：止推軸承：承受由于運送物料的阻力所產生的軸向力，放在物料的前方；中間軸承：對開式滑動軸承，用于支撐螺旋軸。

4、料槽：U型兩側壁垂直，底部呈半圓型，側壁的上端邊沿用縱向角鋼加固，并以此固定蓋板，保證密封及增強機槽的剛性和懸掛軸承，半圓的內徑大于螺旋葉片直徑約4~8mm。

5、驅動裝置：主要由驅動電機和減速機組成。

蛟龍輸送機工作原理

蛟龍輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

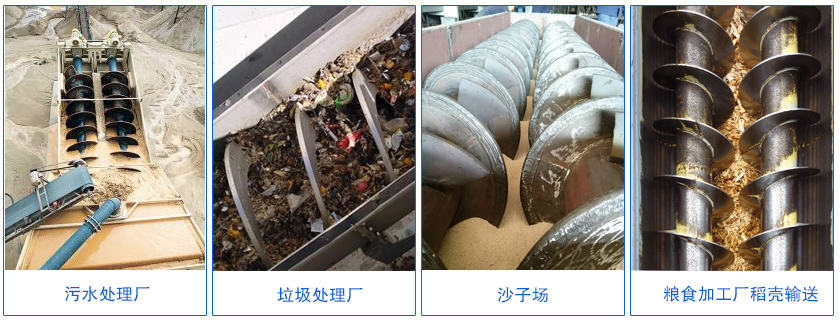

應用行業

蛟龍輸送機被應用多種工業部門，如水泥攪拌站、石灰廠、水泥廠、輸煤系統、化工廠、礦業等，適用輸送水泥混凝土、粉料、化肥、灰渣、沙子、石子、煤粉、小塊煤等粉狀、小顆粒或小塊狀物料，物料溫度小于200℃。

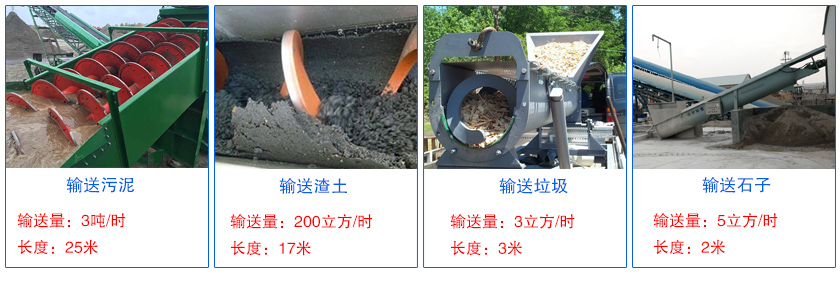

客戶案例

蛟龍輸送機生產廠家

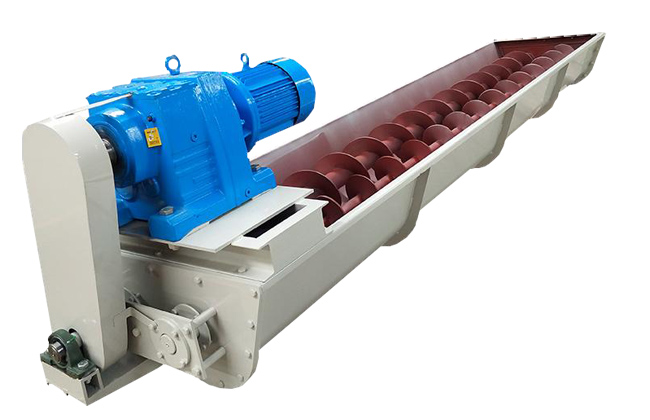

大漢蛟龍輸送機提供高品質、多功能的輸送解決方案。公司產品涵蓋有軸、無軸和雙軸蛟龍輸送機，具有多個進料口和出料口，可同時完成輸送、混合、攪拌、松散、加熱和冷卻等多種工藝。無論是粉末、顆粒還是小塊物料，大漢蛟龍輸送機都能高效地完成輸送任務，每小時輸送量可達381立方，輸送距離在40至70米之間，價格在3900至4000元之間。選擇大漢蛟龍輸送機，選擇質量、選擇信賴！
